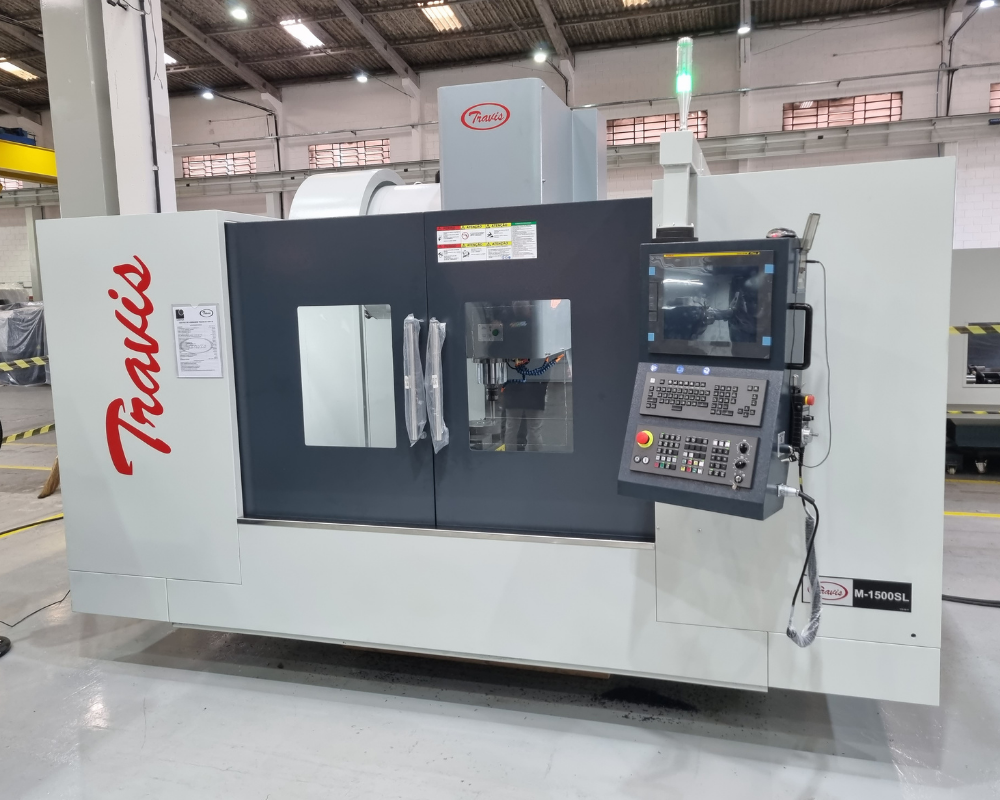

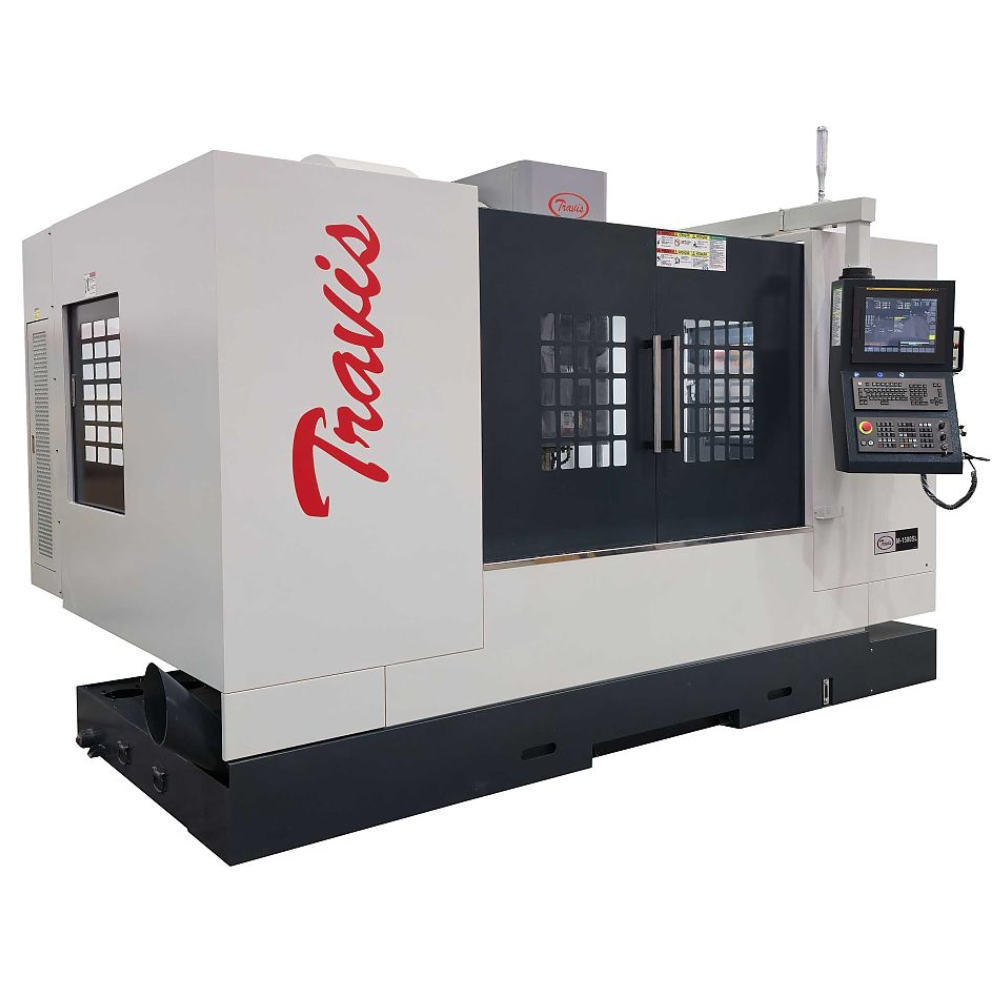

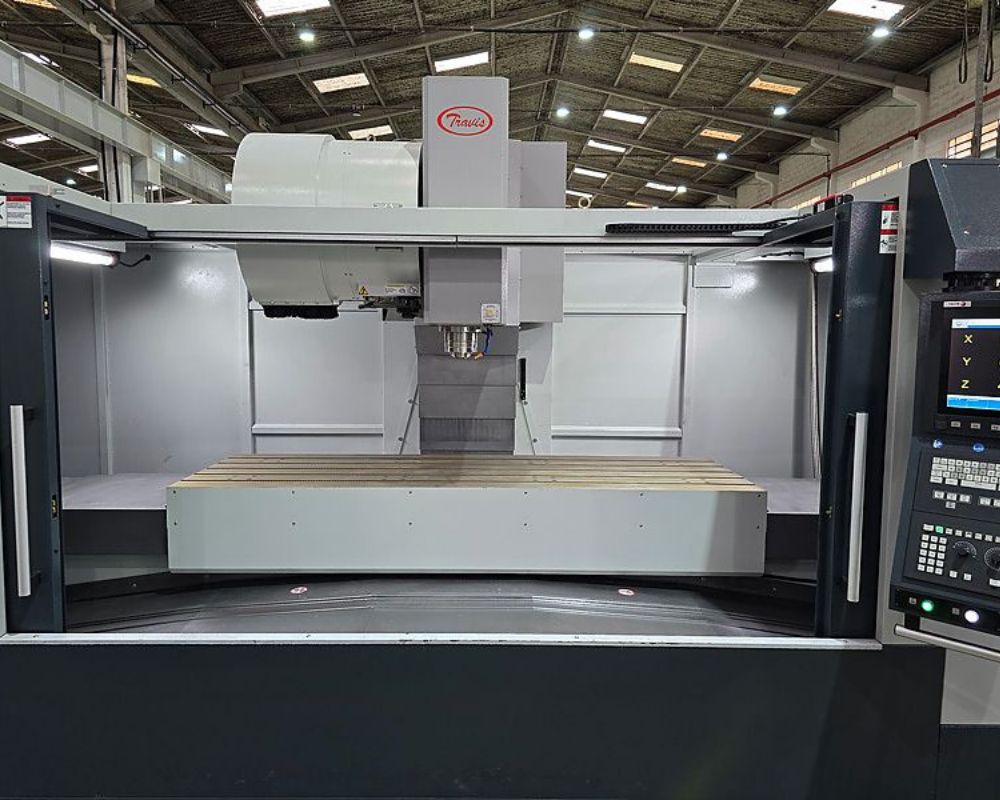

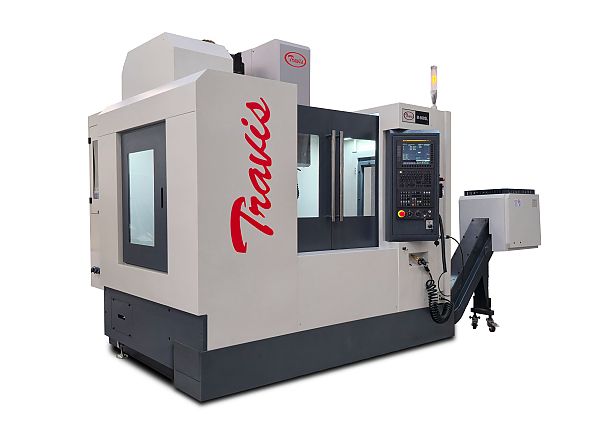

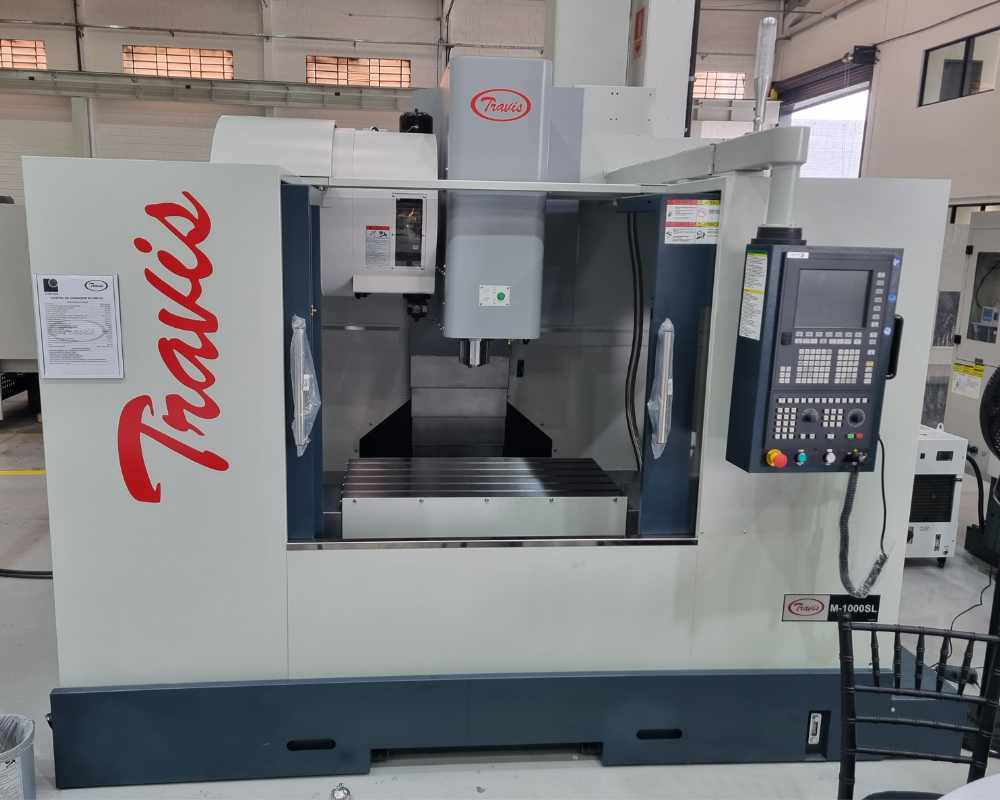

Centro de usinagem com guias lineares
Centro de usinagem com guias lineares - Imagem 2
Centro de usinagem com guias lineares - Imagem 3
Centro de usinagem com guias lineares - Imagem 4
Centro de usinagem com guias lineares - Imagem 5
Centro de usinagem com guias lineares - Imagem 6
Centro de usinagem com guias lineares - Imagem 7
Centro de usinagem com guias lineares - Imagem 8
Centro de usinagem com guias lineares - Imagem 9
Centro de usinagem com guias lineares - Imagem 10
Centro de usinagem com guias lineares - Imagem 11
Centro de usinagem com guias lineares - Imagem 12

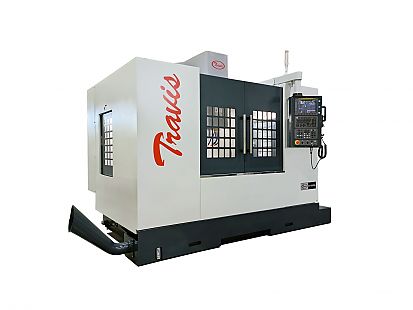

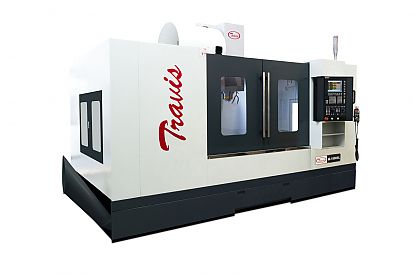

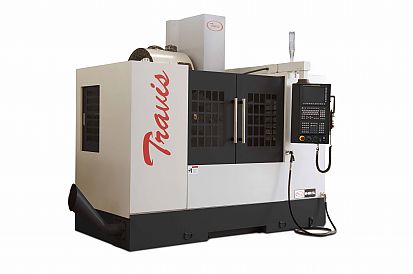

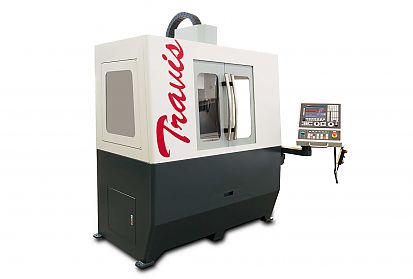

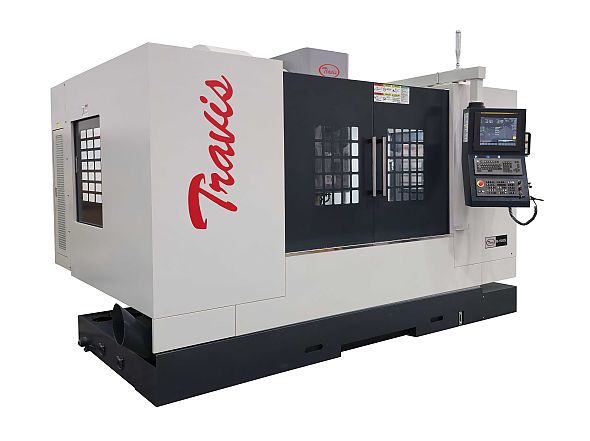

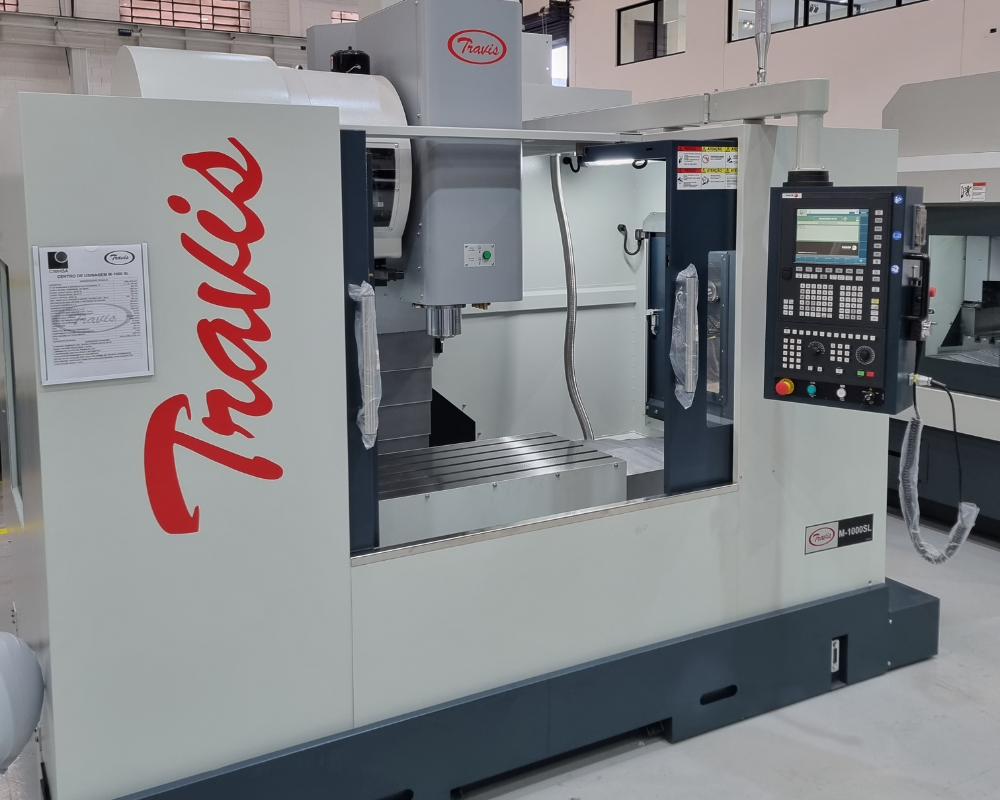

Centro de usinagem com guias lineares

Centros de usinagem com guias lineares disponíveis em 4 tamanhos com curso longitudinal de 800 mm a 2000 mm e comando Fagor ou Fanuc (M-800SL, M-1000SL, M-1500SL e M-2000SL).

EQUIPAMENTOS STANDARD:

  • Trocador de ferramentas pneumático;
  • Preparação para rosqueamento rígido;
  • Armário elétrico com trocador de calor;
  • Lubrificação centralizada e automática;
  • Sistema completo de refrigeração;
  • Extrator de cavacos do fuso;
  • Transportador de cavacos tipo esteira (M-800SL);
  • Preparação para refrigeração interna – eixo árvore perfurado;
  • Carenagem integral;
  • Preparação para 4º eixo;
  • Porta de comunicação USB;
  • Porta de comunicação Ethernet.



EQUIPAMENTOS OPCIONAIS:

  • Bomba de alta pressão de 20 bar;
  • Cabeçote: 12.000 rpm com refrigerador de óleo (M-1000SL e M-1500SL);
  • Transportador de cavacos tipo esteira (M-1000SL, M-1500SL e M-2000SL);
  • Quarto eixo – Mesa rotativa;
  • Quarto e quinto eixo – Mesa rotativa.
Falar com o consultor
Falar com o consultor

Centro de usinagem TRAVIS com guias lineares

Descrição

O Centro de usinagem TRAVIS com guias lineares é a solução ideal para empresas que buscam aumentar a produtividade, precisão e repetibilidade em seus processos de usinagem. Projetado para atender às necessidades empresas de todos os portes como ferramentarias, modelagens e oficinas de reparo e manutenção, este equipamento combina robustez, precisão e versatilidade operacional.
DADOS TÉCNICOS M-800SL M-1000SL M-1500SL M-2000SL

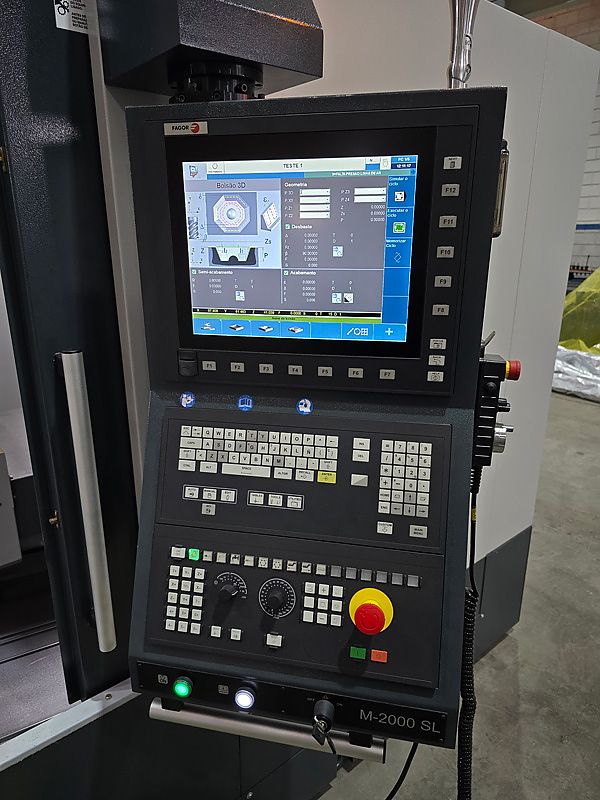

Controle numérico Fagor 8060 elite / Fanuc 0i MF Plus Fagor 8060 elite / Fanuc 0i MF Plus Fagor 8060 elite / Fanuc 0i MF Plus Fagor 8060 elite / Fanuc 0i MF Plus

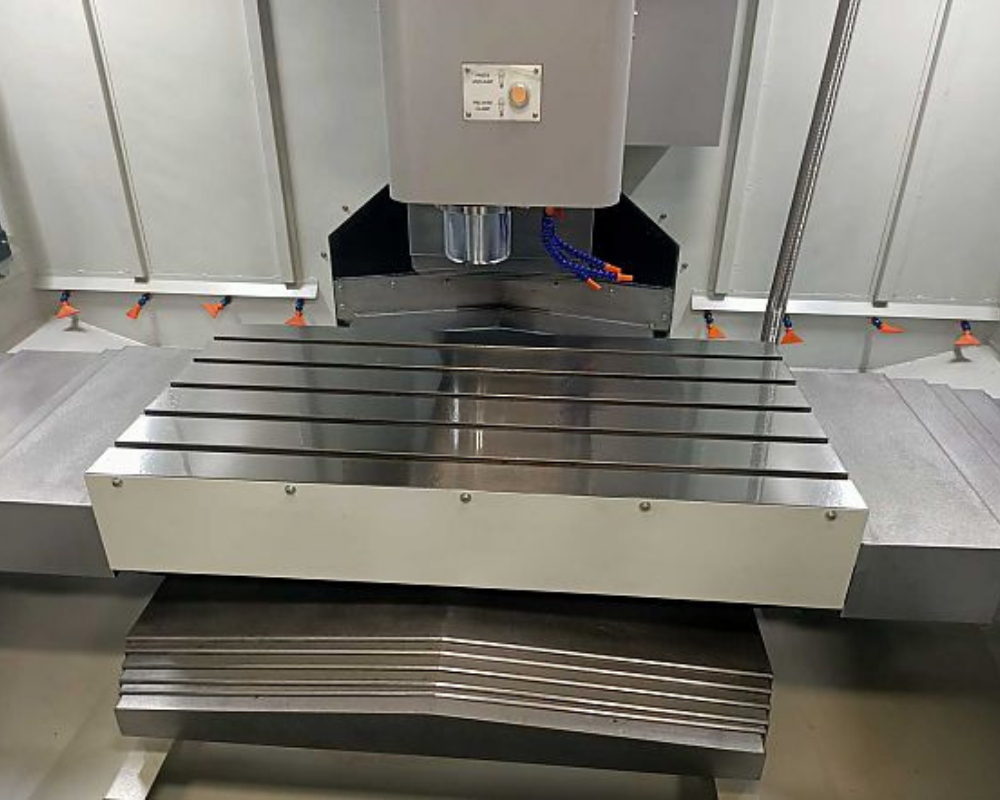

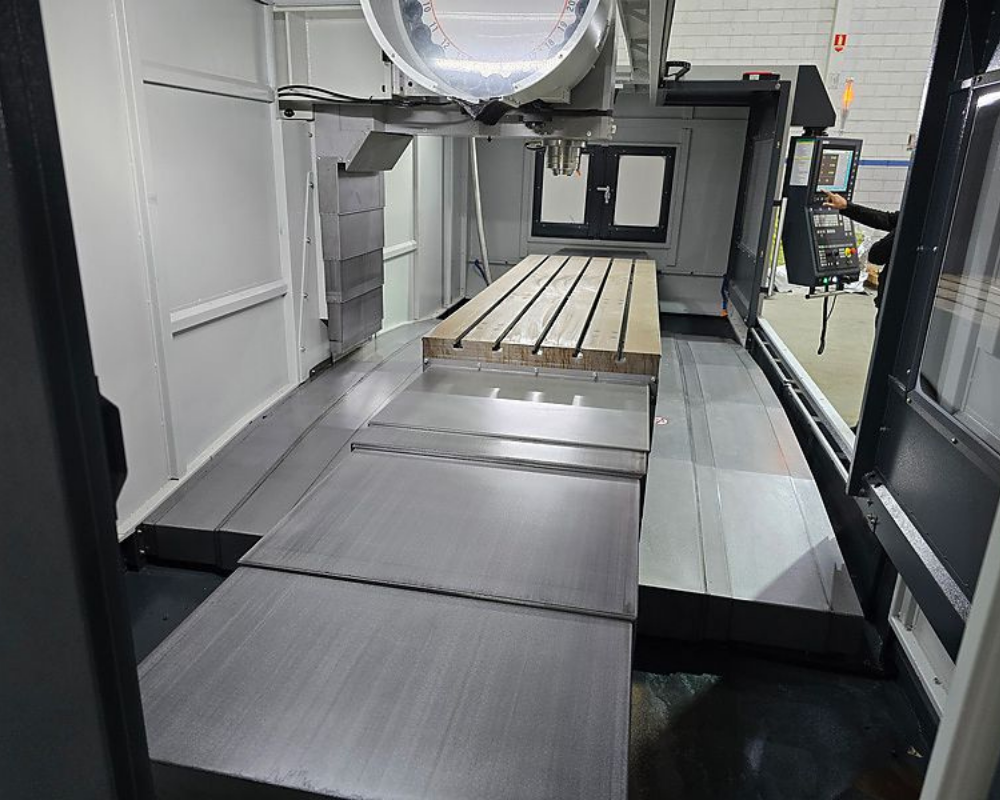

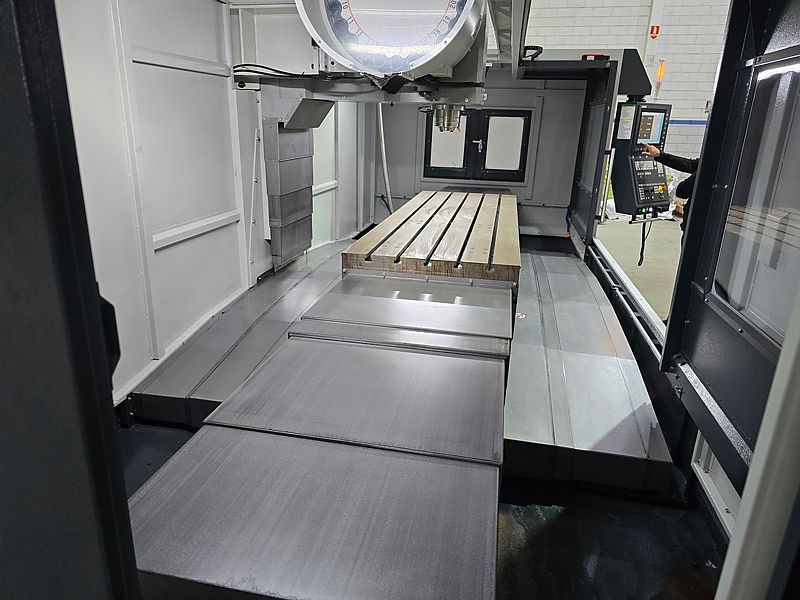

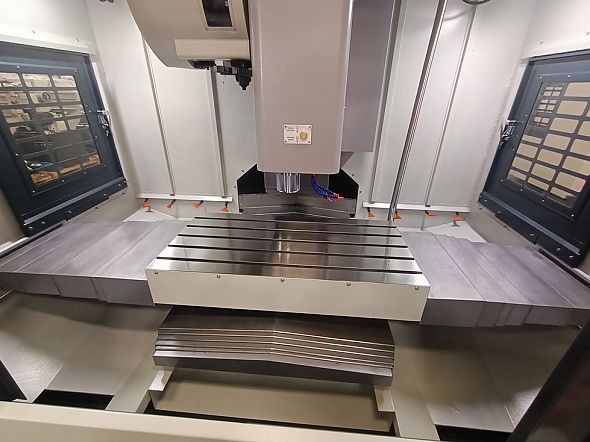

Superfície da mesa de trabalho (mm) 1000 x 550 1100 x 510 1600 x 650 2345 x 762
Máximo peso admissível sobre a mesa (kg) 500 800 1500 1800
Curso longitudinal – Eixo X (mm) 800 1020 1500 2000
Curso transversal – Eixo Y (mm) 550 600 750 920
Curso vertical – Eixo Z (mm) 550 610 650 670
Motor principal – Inter./Cont. (HP) 15 / 10 25 / 15 30 / 20 30 / 20
Cone do eixo árvore BT40 BT40 BT40 BT40
Gama de velocidades do eixo árvore (rpm) 10.000 (Fagor) 12.000 (Fanuc) 10.000 10.000 10.000
Capacidade do magazine de ferramentas 24 24 24 24
Tipo do magazine de ferramentas Random Random Random Random
Ícone PDFDOWNLOAD Catálogo TRAVIS

Um centro de usinagem é uma máquina-ferramenta automatizada que realiza diversas operações de usinagem, como fresamento, furação e rasgos de chaveta, em uma única configuração. Equipado com Controle Numérico Computadorizado (CNC), permite a programação precisa das operações, garantindo alta precisão e eficiência na produção de peças complexas.

Diferentemente de máquinas especializadas, como tornos ou fresadoras convencionais, que executam operações específicas, o centro de usinagem integra múltiplas funções em um único equipamento. Isso reduz a necessidade de movimentação das peças entre diferentes máquinas, diminuindo o tempo de produção e aumentando a precisão e a repetibilidade dos processos.

Este equipamento é especialmente indicado para:

  • Ferramentarias e modelagens: Ideal para pequenas, médias e grandes empresas que necessitam de precisão na fabricação de moldes e modelos;
  • Oficinas de reparo e manutenção: aumenta a produtividade e a repetibilidade na confecção e reparo de peças;
  • Produção em lotes médios e grandes: empresas que buscam eficiência e qualidade na produção seriada de componentes.

  • Robustez e precisão: construção sólida que assegura estabilidade durante as operações, resultando em peças com tolerâncias rigorosas;
  • Versatilidade operacional: capaz de usinar materiais como aço, alumínio, bronze, latão, ligas metálicas, plásticos, madeira e ferro fundido;
  • Operações diversificadas: realiza fresamento, furação e rasgo de chaveta, atendendo a diversas necessidades de usinagem;

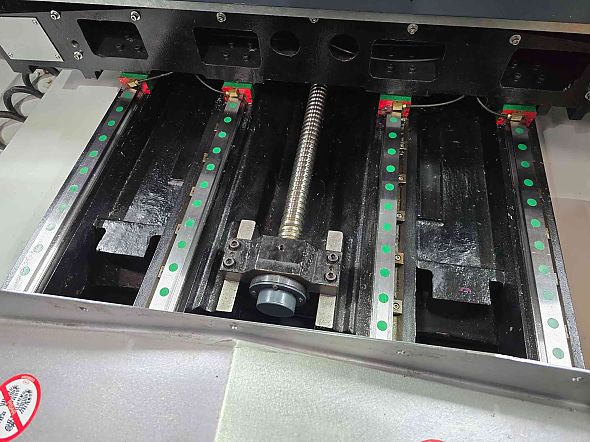

  • Guias lineares: proporcionam movimentos suaves e precisos dos eixos, aumentando a vida útil do equipamento e a qualidade das peças produzidas;
  • Assistência técnica: suporte especializado para manutenção e otimização do desempenho da máquina;
  • Conformidade com a NR-12: atende às normas de segurança, garantindo proteção ao operador durante o uso.

  • Aumento da produtividade: a automação e a capacidade de realizar múltiplas operações em uma única configuração reduzem o tempo de produção;
  • Precisão e repetibilidade: garante que cada peça produzida atenda às especificações exatas, minimizando desperdícios e retrabalhos;
  • Facilidade de operação: oferece treinamento básico no comando para operadores com conhecimento em máquinas CNC e fornece manual de operações e manutenção.

Quais materiais podem ser usinados neste centro de usinagem?

O equipamento é adequado para usinar aço, alumínio, bronze, latão, ligas metálicas, plásticos, madeira e ferro fundido.

Quais operações podem ser realizadas com este centro de usinagem?

Ele permite realizar fresamento, furação e rasgo de chaveta.

O equipamento atende às normas de segurança?

Sim, o centro de usinagem está em conformidade com a NR-12, garantindo a segurança do operador.

Há suporte técnico disponível?

Sim, oferecemos assistência técnica local para manutenção e suporte operacional.

O treinamento para operação está incluído?

Oferecemos treinamento básico no comando para operadores que já possuem conhecimento em máquinas CNC, além de fornecer um manual de operações e manutenção.
