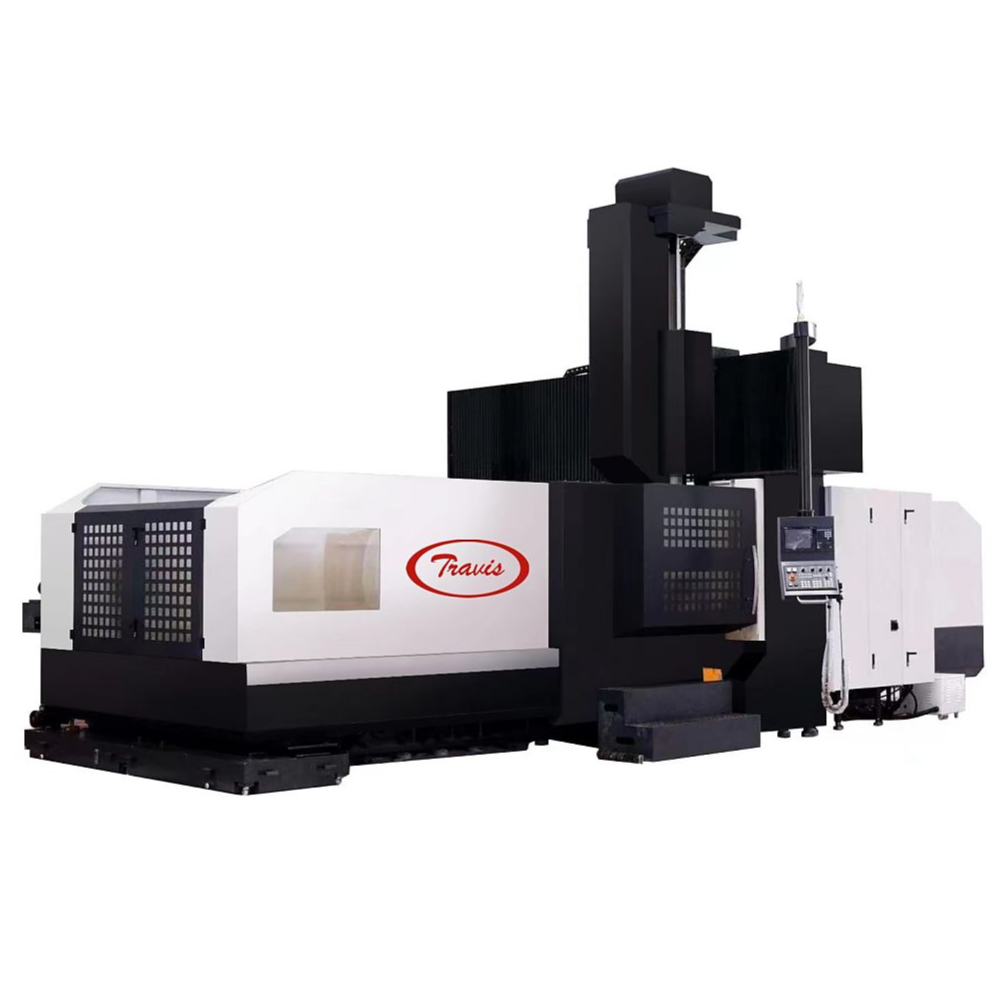

Centro de usinagem portal_DC-3018

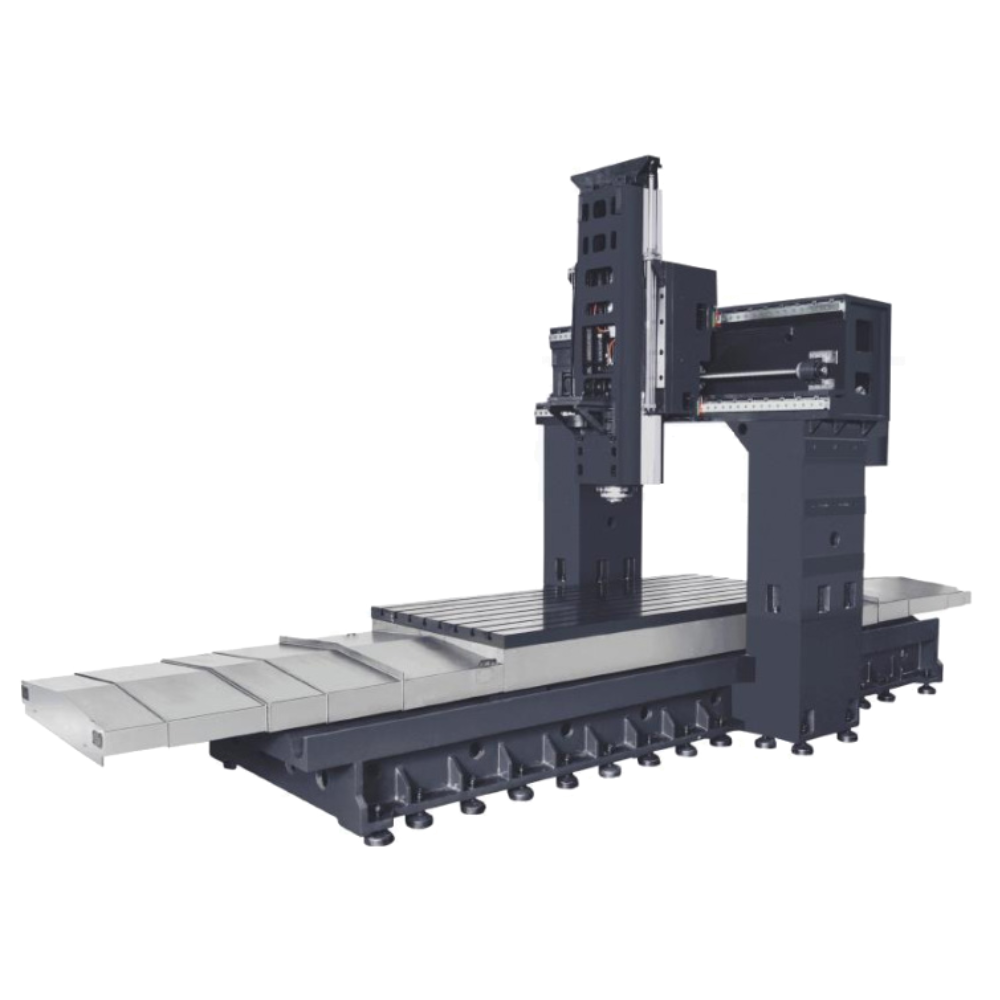

Centro de usinagem portal Travis

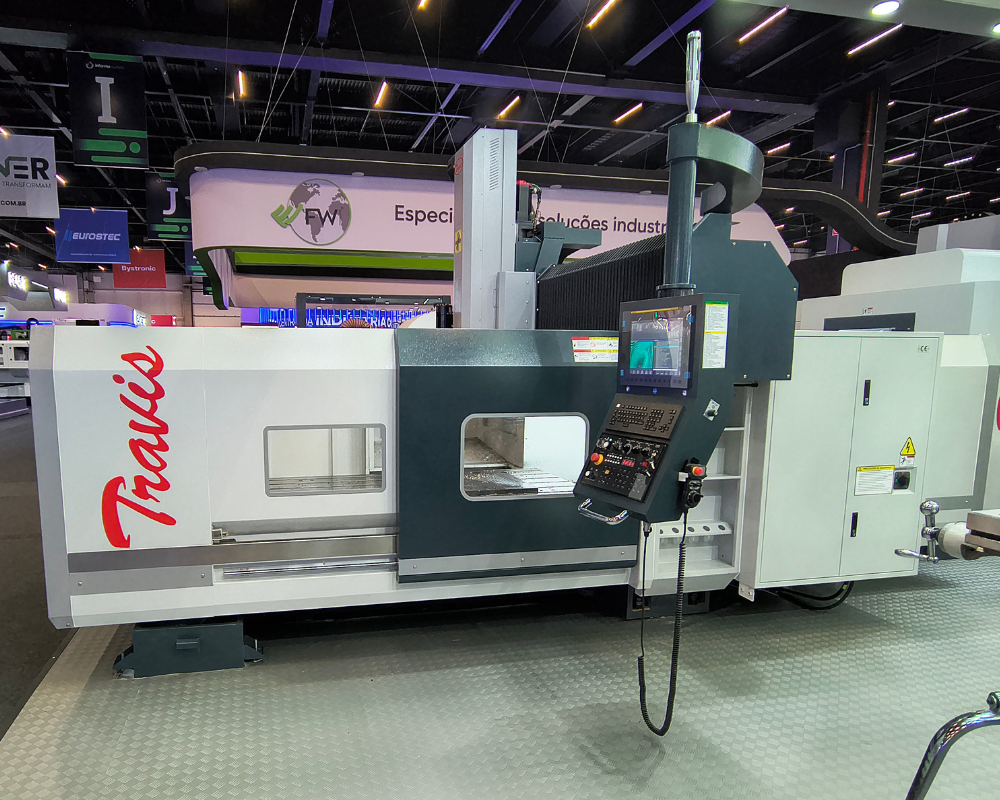

Centro de usinagem portal TRAVIS - Modelo DC-2012_Foto_1

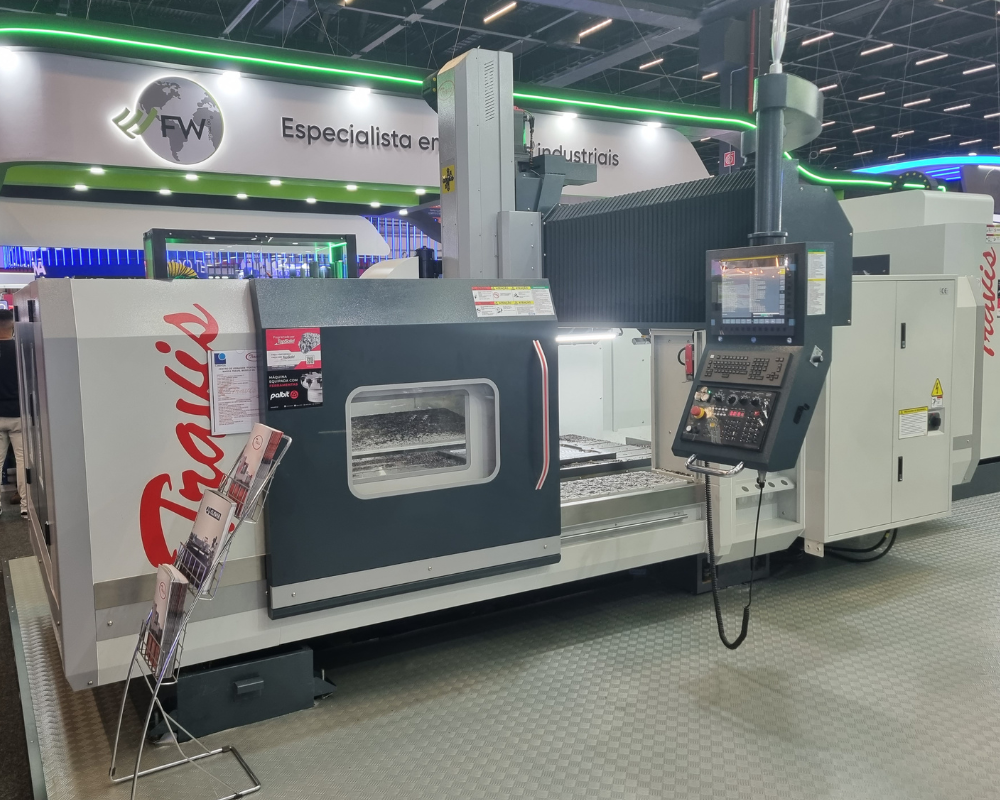

Centro de usinagem portal TRAVIS - Modelo DC-2012_Foto_2

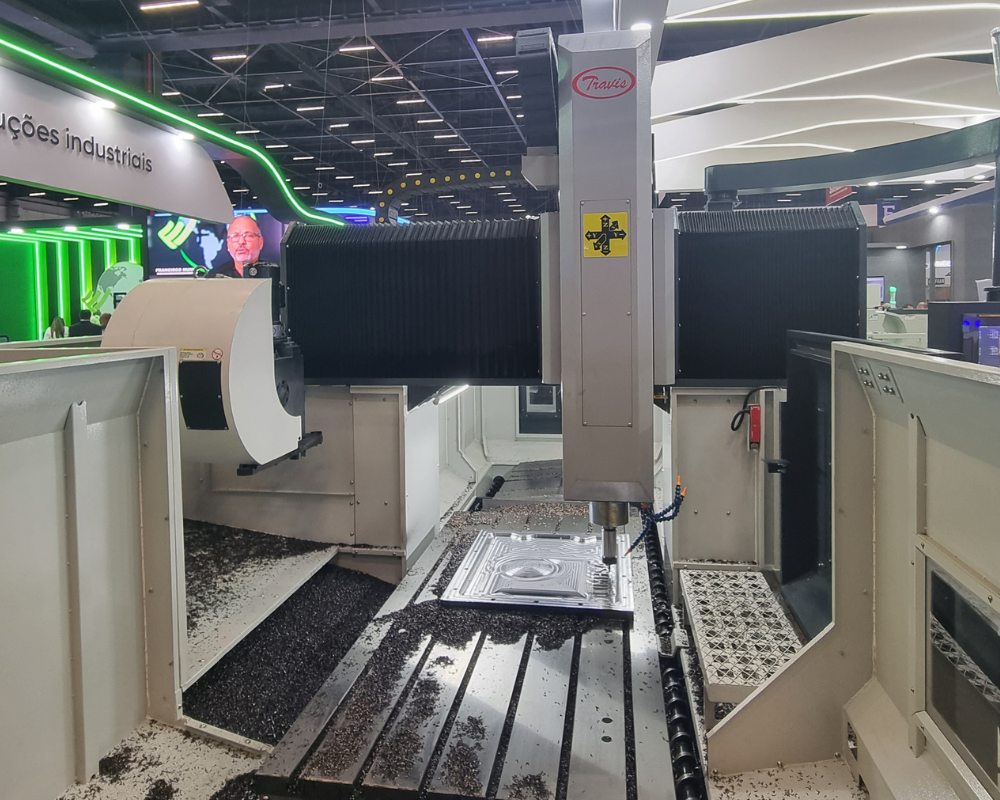

Centro de usinagem portal TRAVIS - Modelo DC-2012_Foto_3

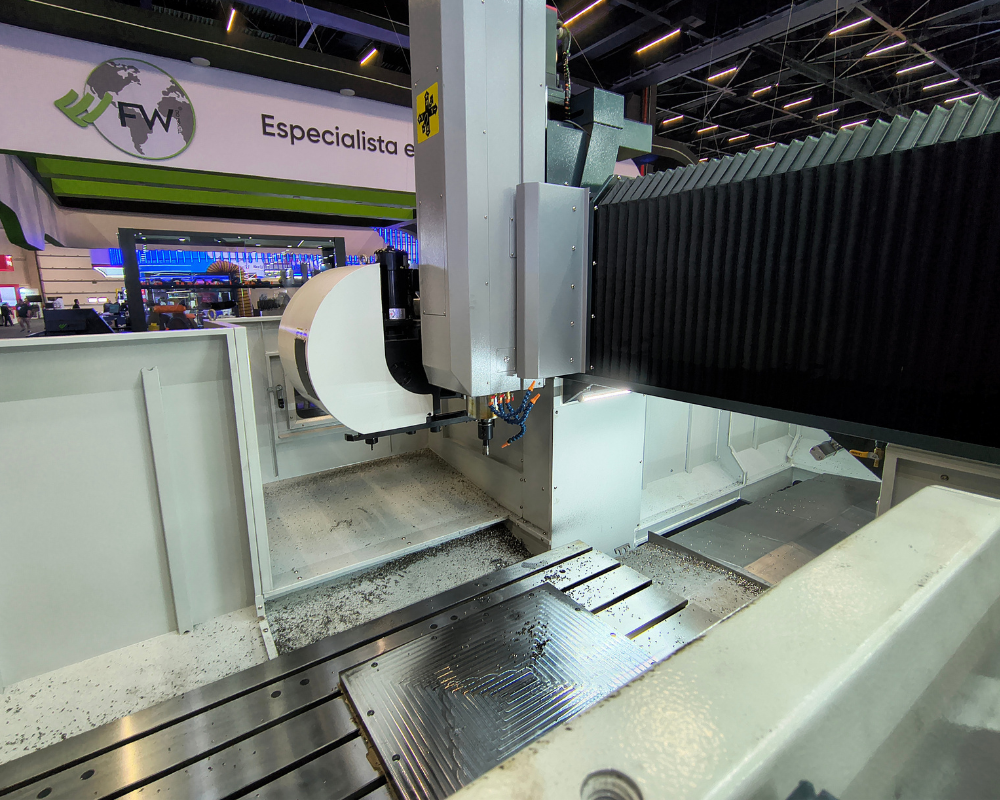

Centro de usinagem portal TRAVIS - Modelo DC-2012_Foto_4

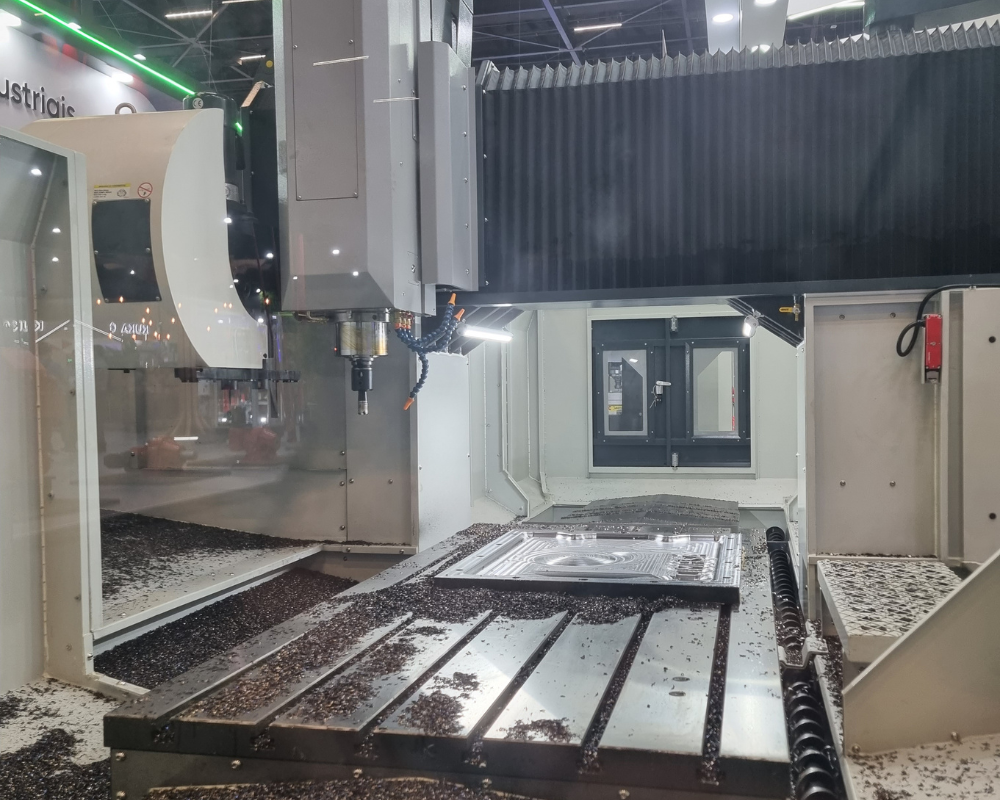

Centro de usinagem portal TRAVIS - Modelo DC-2012_Foto_5

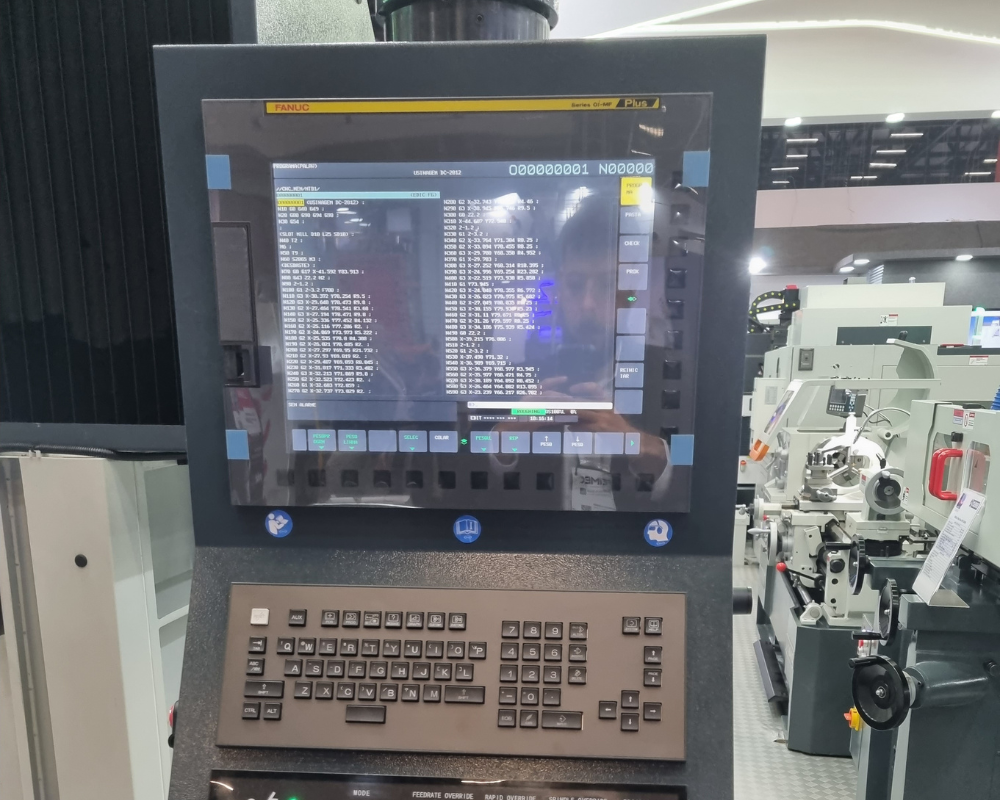

Centro de usinagem portal TRAVIS - Modelo DC-2012_Foto_6

Centro de usinagem portal

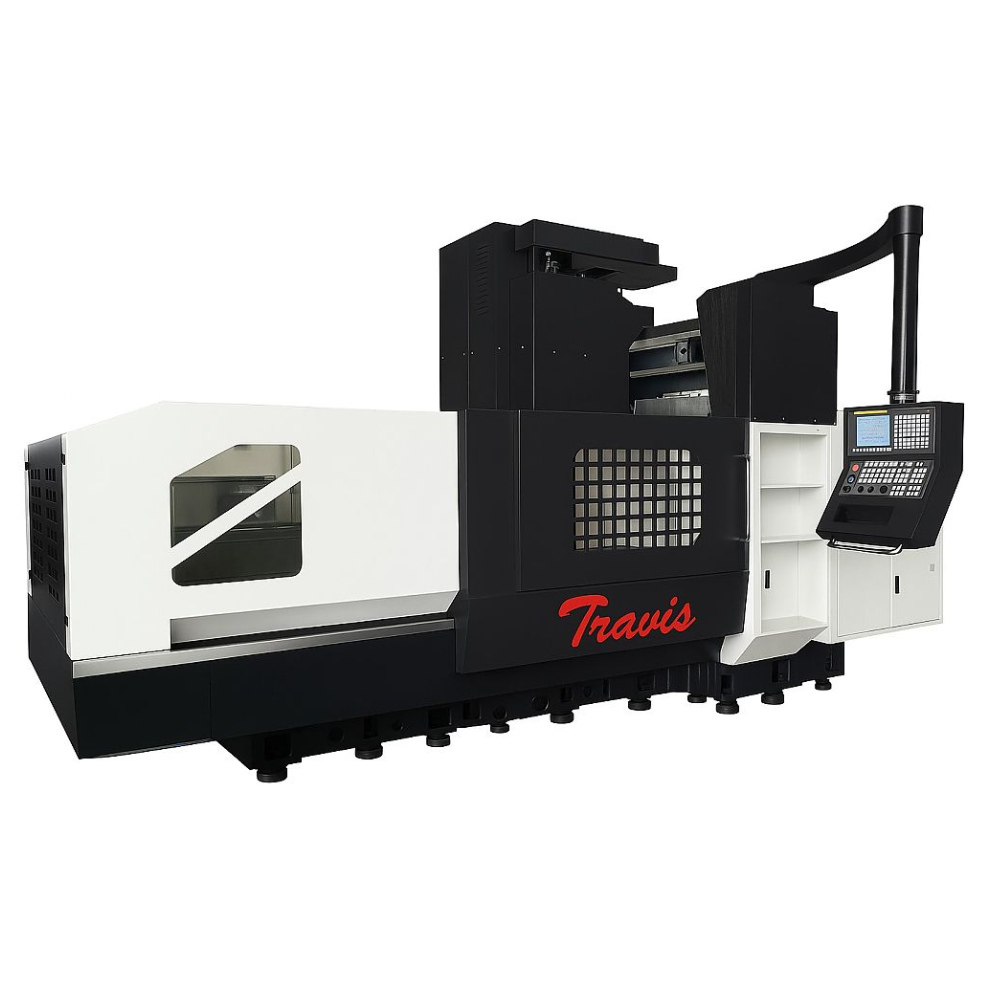

Centros de usinagem portal disponíveis em 2 tamanhos com comando Fanuc (DC-2012 e DC-3018). Outros tamanhos disponíveis sob consulta.

EQUIPAMENTOS STANDARD:

  • Guias lineares / Guias quadradas no eixo Z (DC-3018);
  • Caixa de engranagens BF (DC-3018);
  • Trocador de ferramentas pneumático;
  • Sistema de limpeza por ar da peça;
  • Sistema de refrigeração do fluido de corte;
  • Sistema completo de refrigeração;
  • Sistema de controle de temperatura do spindle (eixo-árvore);
  • Lubrificação centralizada e automática;
  • Armário elétrico com trocador de calor;
  • Volante eletrônico portátil com seletor de eixo e botão de emergência;
  • 2 extrator de cavacos tipo fuso e sistema de remoção de cavacos do chassi;
  • Carenagem integral;
  • Proteções das guias;
  • Lâmpada de status de trabalho LED;
  • Sistema de iluminação.
Falar com o consultor
Falar com o consultor

Centro de usinagem portal TRAVIS

Descrição

O centro de usinagem portal TRAVIS é a solução ideal para atender empresas que exigem alta produtividade, precisão e estabilidade na usinagem de peças grandes. Sua estrutura em duas colunas (tipo portal) garante robustez, maior curso transversal e capacidade superior de remoção de material, tornando o equipamento ideal para operações complexas e contínuas, com comando Fanuc, sem a necessidade de reposicionamento da peça na máquina.

DADOSDC-2012DC-3018
Controle numéricoFanuc 0i MF Plus 15″Fanuc 0i MF Plus 15″
Superfície da mesa de trabalho (mm)2100 x 10003200 x 1500
Máximo peso admissível sobre a mesa (kg)30008000
Curso longitudinal – Eixo X (mm)21003000
Curso transversal – Eixo Y (mm)13001800
Curso vertical – Eixo Z (mm)500800
Motor principal – Inter./Cont. (HP)15 / 1025 / 20
Cone do eixo árvoreBBT40-150BT50-190
Gama de velocidades do eixo árvore (rpm)12.0006.000
Capacidade do magazine de ferramentas2424
Tipo do magazine de ferramentasRandomRandom

Ícone PDFDOWNLOAD Catálogo TRAVIS

Assim como os centros de usinagem tipo C, o modelo portal é uma máquina-ferramenta CNC capaz de realizar múltiplas operações — como fresamento, furação e rasgos de chaveta — em uma única fixação da peça.

A grande diferença está na estrutura de portal, composta por duas colunas rígidas, que eliminam o balanço típico das máquinas tipo C e permitem um curso Y muito maior. Isso possibilita a usinagem de peças de grandes dimensões sem necessidade de reposicionamento, aumentando a produtividade e reduzindo erros.

Este equipamento é especialmente indicado para:

  • Ferramentarias e modelagens: ideal para médias e grandes empresas que trabalham com moldes e modelos de grandes dimensões;
  • Oficinas de reparo e manutenção: aumenta a produtividade e a repetibilidade na confecção e reparo de peças grandes;
  • Produção em lotes médios e grandes: empresas que buscam eficiência e qualidade na produção seriada de componentes grandes para diversos setores da indústria.

  • Estrutura robusta e estável: configuração de duas colunas que garante rigidez e precisão mesmo em esforços elevados;
  • Versatilidade operacional: capaz de usinar materiais como aço, alumínio, bronze, latão, ligas metálicas, plásticos, madeira e ferro fundido;
  • Operações completas: realiza fresamento, furação e rasgo de chaveta, atendendo a diversas necessidades de usinagem;
  • Guias lineares de alta precisão: movimentos suaves, maior vida útil e acabamento superior nas peças;
  • Assistência técnica: suporte especializado para manutenção e otimização do desempenho da máquina;
  • Conformidade com a NR-12: atende às normas de segurança, garantindo proteção ao operador durante o uso.

  • Aumento da produtividade: menor necessidade de reposicionamento e maior capacidade de usinagem em peças grandes, devido ao maior curso transversal da máquina;
  • Precisão e repetibilidade: garante conformidade dimensional com menor taxa de retrabalho;
  • Facilidade de operação: oferece treinamento básico no comando para operadores com conhecimento em máquinas CNC e fornece manual de operações e manutenção.

Quais materiais podem ser usinados neste centro de usinagem portal TRAVIS?

O equipamento é adequado para usinar aço, alumínio, bronze, latão, ligas metálicas, plásticos, madeira e ferro fundido.

Quais operações podem ser realizadas com este centro de usinagem portal TRAVIS?

Ele permite realizar fresamento, furação e rasgo de chaveta.

O equipamento atende às normas de segurança?

Sim, o centro de usinagem está em conformidade com a NR-12, garantindo a segurança do operador.

Há suporte técnico disponível?

Sim, oferecemos assistência técnica local para manutenção e suporte operacional.

O treinamento para operação está incluído?

Oferecemos treinamento básico no comando para operadores que já possuem conhecimento em máquinas CNC, além de fornecer um manual de operações e manutenção.
