A abertura de rasgos de chavetas internas é uma etapa comum em processos de fabricação e manutenção industrial. Apesar de parecer simples, essa operação costuma virar um gargalo quando feita por métodos convencionais, principalmente em peças grandes, lotes seriados ou aplicações que exigem repetibilidade e precisão.
Neste artigo, você vai entender como funciona uma chaveteira interna, por que a linha TAKAIMEC se diferencia de outros processos de brochamento e quais modelos da série TCI melhor atendem cada tipo de operação.
Para esse tipo de aplicação, as chaveteiras internas série TCI da TAKAIMEC (Vídeo 1) foram desenvolvidas como uma solução dedicada à abertura de rasgos de chaveta em furos passantes. Elas combinam simplicidade de operação, rapidez de preparação, precisão, flexibilidade de aplicação e segurança conforme a norma NR-12.
Vídeo 1 – Apresentação chaveteiras internas TAKAIMEC – especialista em rasgo de chavetas internas.
O que é uma chaveteira interna?
A chaveteira interna é uma máquina-ferramenta destinada à usinagem de rasgos ou canais para chavetas no interior de peças que já possuem um furo. O processo utiliza uma ferramenta chamada brocha, que tem diversos dentes de corte (Figura 1).
A ferramenta é posicionada dentro do furo e realiza sucessivos golpes de corte até atingir a profundidade especificada para o rasgo. O Vídeo 2 ilustra esse processo de múltiplos golpes da brocha na peça.

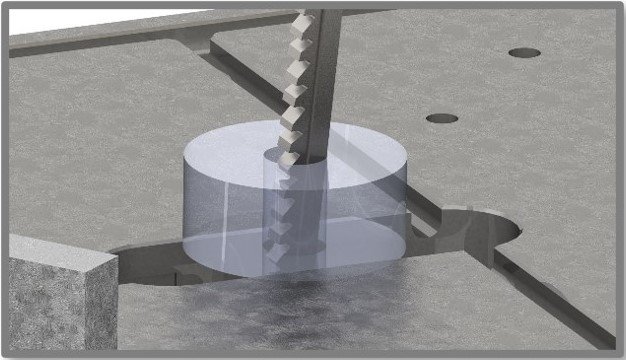

Figura 1 – Brocha utilizada no processo de abertura do rasgo de chaveta interna.
Vídeo 2 – Múltiplos golpes da ferramenta – Chaveteira TAKAIMEC.
Diferentemente de uma brochadeira convencional, a chaveteira interna TAKAIMEC permite que uma mesma máquina atenda diferentes dimensões de rasgos. Basta selecionar a brocha correta e realizar os ajustes necessários.
Essa característica torna a solução interessante para oficinas de manutenção, ferramentarias e empresas que trabalham com diferentes tipos e tamanhos de peças.
Por que utilizar uma chaveteira dedicada TAKAIMEC?
Em muitas empresas, o rasgo de chaveta ainda é feito com plainas, prensas ou outros processos de usinagem adaptados. Embora essas alternativas atendam a algumas situações, elas costumam exigir maior tempo de preparação e mais dependência da experiência do operador.
A TAKAIMEC desenvolveu suas chaveteiras internas justamente para tornar essa operação mais rápida e simples. Entre os principais diferenciais, destacam-se a fixação autocentrante da peça, que agiliza o tempo de preparação e usinagem, e a troca rápida da ferramenta por meio do sistema de pino trava-rápida.
A operação é simples, com regulagem fácil da profundidade do rasgo e painel intuitivo, podendo ser operada por qualquer pessoa. A máquina também oferece versatilidade, atendendo desde oficinas de manutenção até produção seriada, com diversas tolerâncias de chavetas conforme a norma DIN 6885, além de atender aos requisitos de segurança da norma NR-12.
Na prática, tudo isso reduz o tempo necessário de preparação e usinagem da peça. Empresas que substituíram o brochamento com bits, como em operações realizadas em plainas, conseguiram reduções superiores a 100% no tempo de usinagem, graças à maior eficiência do processo.
A chaveteira TAKAIMEC também apresenta vantagens econômicas em relação a soluções como eletroerosão e brochadeiras convencionais. Os custos de aquisição e manutenção são mais atrativos, e a afiação das ferramentas custa menos, já que as brochadeiras convencionais utilizam brochas escalonadas e de grande comprimento, enquanto o sistema TAKAIMEC utiliza brochas menores, com dentes paralelos.
Quer entender qual chaveteira interna TAKAIMEC melhor se encaixa na sua operação? Consulte nossos especialistas e receba orientação técnica personalizada.
Fixação autocentrante: menor tempo de preparação e maior flexibilidade

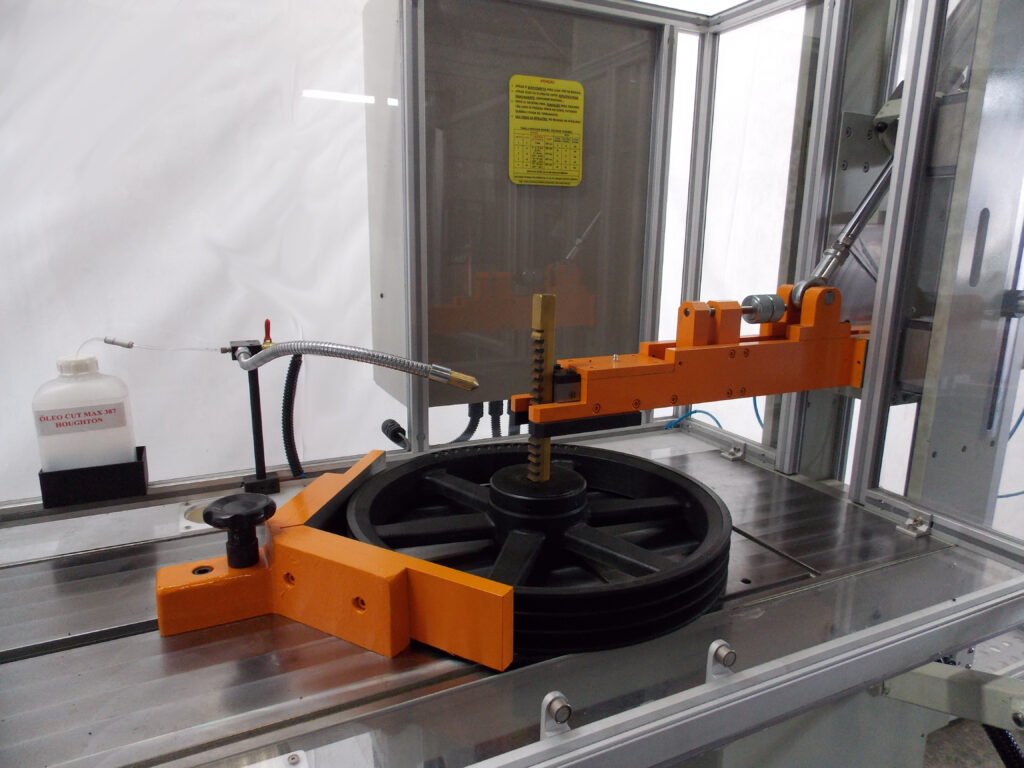

Um dos diferenciais mais importantes das chaveteiras internas TAKAIMEC é o sistema de fixação autocentrante (Figura 2). A peça pode ser posicionada e centralizada sem o uso de buchas-guia específicas para cada diâmetro de furo, o que simplifica bastante a preparação do equipamento.
Figura 2 – Fixação autocentrante das chaveterias TAKAIMEC.
Essa característica é especialmente útil em ambientes de manutenção e produção de pequenos lotes, nos quais existe grande variedade de peças e dimensões. Assim, a fixação autocentrante e a ausência de buchas-guia ajudam a agilizar o setup e a usinagem.
Brochas TAKAIMEC: parte fundamental do processo
A qualidade do resultado não depende só da máquina. A ferramenta utilizada no processo é um dos elementos fundamentais para garantir produtividade e precisão. As brochas padrão TAKAIMEC (Figura 3) são fabricadas em aço rápido com dentes paralelos, não escalonados, e desenvolvidas para trabalhar exclusivamente com as chaveteiras da série TCI.

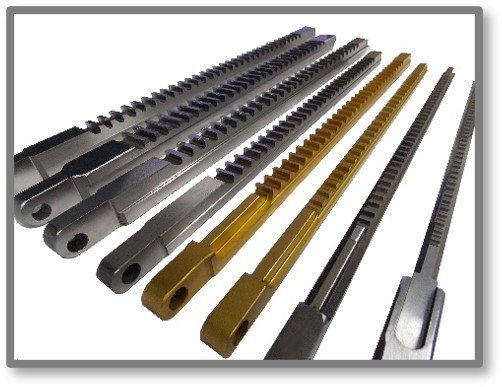

Figura 3 – Brochas TAKAIMEC.
Uma vantagem importante é que as brochas podem ser reafiadas após o desgaste dos dentes. Além disso, algumas ferramentas podem ser reaproveitadas com a redução de sua dimensão, o que aumenta a vida útil e reduz o custo por operação.
As brochas padrão estão disponíveis em diferentes dimensões, incluindo medidas em milímetros e polegadas. A TAKAIMEC também fornece ferramentas especiais sob encomenda, com tolerâncias H7 e P9 para os itens de estoque, além de dimensões e tolerâncias especiais conforme a necessidade da aplicação.
Modelos de chaveteiras internas TAKAIMEC: TCI 400 AM, TCI 400 APC e TCI 650 APC
A linha atual de chaveteiras internas TAKAIMEC conta com três modelos: TCI 400 AM, TCI 400 APC e TCI 650 APC. A Tabela 1 apresenta as principais características de cada modelo.
Tabela 1 – Características dos modelos de chaveteiras internas TAKAIMEC.
| CARACTERÍSTICAS TÉCNICAS | TCI 400 AM | TCI 400 APC | TCI 650 APC |
| Elevação do braço | Manual | Automático (pneumático) | Automático (pneumático) |
| Avanço da ferramenta | Manual | Automático (pneumático) | Automático (pneumático) |
| Potência do motor | 3 CV | 3 CV | 3 CV |
| Diâmetro externo máximo admissível | 400 mm | 400 mm | 650 mm |
| Largura máxima da chaveta | 20 mm | 20 mm | 38 mm |
| Comprimento máximo da chaveta | 200 mm | 200 mm | 300 mm |
| Itens de série inclusos | – Guias de brochas;- Calço paralelo;- Porta-cavacos. | – Guias de brochas, – Sistemas pulverizador e temporizador;- Calço paralelo;- Porta-cavacos. | – Guias de brochas;- Sistemas pulverizador e temporizador;- Calço paralelo;- Porta-cavacos. |
| Área Ocupada | 900 x 600 mm | 1120 x 1630 mm | 750 x 2280 mm |
| Peso líquido aproximado | 450 Kg | 580 Kg | 1000 Kg |
| Segurança Padrão | NR-12 (nível 2) | NR-12 (nível 2) | NR-12 (nível 2) |
| Tensões disponíveis | 220V, 380V ou 440V | 220V, 380V ou 440V | 220V, 380V ou 440V |
Todos os modelos utilizam motor de 3 CV. A TCI 400 AM tem elevação do braço e avanço da ferramenta manuais, enquanto as versões TCI 400 APC e TCI 650 APC utilizam acionamento pneumático.
A TCI 400 AM é indicada para oficinas de manutenção e trabalhos unitários, nos quais a variedade de peças é maior e a produtividade necessária pode ser menor. Já as versões APC atendem aplicações de produção seriada, já que o acionamento pneumático aumenta a produtividade e reduz a intervenção do operador.
Para peças maiores, a TCI 650 APC amplia significativamente a capacidade do equipamento. O modelo trabalha com peças de até 650 mm de diâmetro externo, rasgos de chaveta de até 38 mm de largura e comprimento de até 300 mm.
Essa capacidade torna o equipamento especialmente indicado para componentes industriais de maior dimensão, como polias, engrenagens, cubos, acoplamentos e outras peças que precisam de transmissão de torque por chaveta.

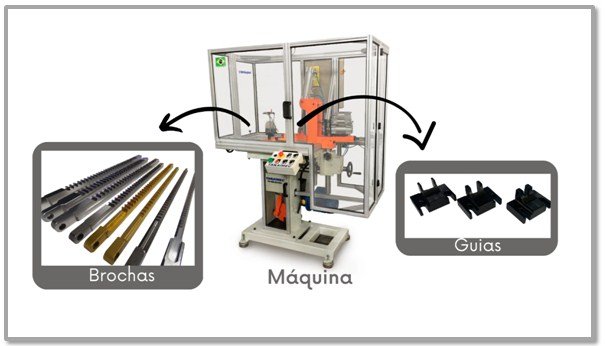

Os três modelos da série TCI são fornecidos completos, incluindo a máquina, as guias e as brochas (Figura 4).
Figura 4 – Chaveteiras internas série TCI da TAKAIMEC.
Segurança e fabricação nacional
As chaveteiras internas TAKAIMEC são fabricadas no Brasil, o que garante assistência técnica local, reposição de peças, estoque de ferramentas e serviço de afiação.
A TAKAIMEC também conta com especialistas técnicos para apoiar em projetos especiais, fornecimento de dispositivos de fixação específicos, adaptações na máquina, treinamento, acompanhamento de try-outs, start-up de produção e manutenções preventivas, corretivas e retrofit.
Precisa de suporte técnico especializado para o seu projeto? Converse com nossa equipe e conheça as opções de fixação e adaptação disponíveis.
Quando uma chaveteira interna TAKAIMEC faz sentido?
A aquisição de uma chaveteira interna tende a ser interessante quando a empresa tem um volume frequente de rasgos de chaveta internos, já que a máquina transforma um gargalo em um processo dedicado e mais previsível. Também faz sentido para quem trabalha com grande variedade de peças, pois a fixação autocentrante e a troca rápida de ferramentas reduzem o tempo de preparação.
A solução se aplica ainda a quem precisa reduzir o tempo de usinagem, já que o processo foi desenvolvido especificamente para rasgos internos, sem depender de adaptações de outras máquinas. Empresas de manutenção industrial encontram na TCI 400 AM uma alternativa para trabalhos unitários e de diferentes dimensões, enquanto operações de produção seriada se beneficiam das versões APC, voltadas a maior produtividade.
Por fim, a chaveteira TAKAIMEC atende quem busca reduzir o custo das ferramentas, já que as brochas podem ser reafiadas e, em alguns casos, reaproveitadas com redução de suas dimensões.
Conclusão
A abertura de rasgos de chavetas internas é uma operação relativamente específica, mas pode representar um gargalo importante dentro de uma fábrica quando feita por métodos convencionais. As chaveteiras internas TAKAIMEC da série TCI foram desenvolvidas justamente para resolver esse problema, combinando rapidez, precisão, facilidade de operação, flexibilidade e segurança.
O conceito é simples: usar uma máquina dedicada, com fixação autocentrante e ferramentas desenvolvidas especificamente para o processo. O resultado é uma operação mais padronizada e com menor tempo de preparação.
Para empresas que hoje utilizam plainas, prensas ou outros processos adaptados, a análise do investimento deve considerar não só o valor da máquina, mas o custo total do processo, incluindo tempo de preparação, usinagem, mão de obra, ferramentas e afiação.
Nesse contexto, a chaveteira interna TAKAIMEC pode representar não apenas uma nova máquina, mas a transformação de uma operação específica em um processo mais rápido, confiável e economicamente eficiente.
Quer avaliar se a chaveteira interna TAKAIMEC é a solução certa para a sua operação? Consulte nossos especialistas e tire suas dúvidas técnicas.
