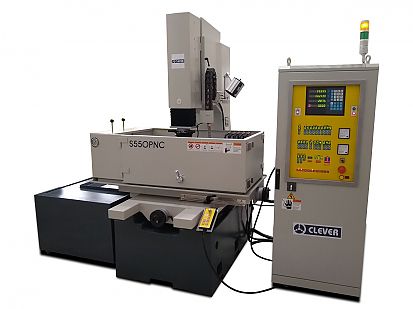

Eletroerosão por penetração disponível em 3 tamanhos, com mesa de até 800 mm e capacidade do tanque dielétrico de até 550 L (modelos S 325, S 430 S e S 550).
ACESSÓRIOS STANDARD:
A eletroerosão por penetração representa uma das mais avançadas tecnologias de usinagem disponíveis no mercado industrial brasileiro. Na Róiz Máquinas, oferecemos equipamentos de eletroerosão que combinam precisão excepcional com custo-benefício incomparável, atendendo às mais rigorosas demandas de ferramentarias, empresas automotivas e do setor aeroespacial.
| CARACTERÍSTICAS TÉCNICAS | S 325 | S430 S | S 550 |
|---|---|---|---|
| Dimensões do tanque de trabalho – C x L x A (mm) | 850 x 530 x 340 | 970 x 550 x 350 | 1170 x 690 x 425 |
| Dimensões da mesa de trabalho (mm) | 600 x 300 | 650 x 350 | 800 x 450 |
| Curso do eixo X (mm) | 300 | 400 | 500 |
| Curso do eixo Y (mm) | 250 | 300 | 400 |
| Curso do eixo Z – Porta eletrodo / servo motor (mm) | 150 | 180 | 200 |
| Curso do eixo Z 2 (mm) | 200 | 250 | 300 |
| Peso máximo da peça de trabalho (kg) | 400 | 550 | 1350 |
| Capacidade do tanque dielétrico (L) | 350 | 380 | 550 |
| Corrente de erosão (A) | 60 | 60 | 60 |
| Potência total da máquina (KVA) | 4,5 | 4,5 | 4,5 |
A eletroerosão por penetração é um processo de usinagem não convencional que utiliza descargas elétricas controladas para remover material de peças metálicas com precisão micrométrica. O princípio de funcionamento baseia-se na geração de faíscas elétricas entre um eletrodo ferramenta e a peça de trabalho, ambos submersos em um fluido dielétrico. Durante o processo, as descargas elétricas de alta frequência criam temperaturas localizadas de até 10.000°C, vaporizando pequenas porções do material da peça e do eletrodo.
Este método revolucionário permite a usinagem de materiais extremamente duros e geometrias complexas que seriam impossíveis ou economicamente inviáveis com métodos convencionais de usinagem. A ausência de contato físico direto entre ferramenta e peça elimina tensões mecânicas, garantindo acabamento superficial superior e tolerâncias dimensionais rigorosas.
A tecnologia de eletroerosão por penetração oferece vantagens únicas para a indústria moderna. Sua capacidade de usinar materiais endurecidos como aço temperado, metal duro e titânio a torna indispensável para ferramentarias que produzem moldes e matrizes de alta precisão. O processo é especialmente eficaz na criação de cavidades profundas, gravações finas e peças com ângulos negativos, características frequentemente exigidas em moldes de injeção para a indústria automotiva e aeroespacial.
Nossa linha de máquinas de eletroerosão por penetração está disponível em três modelos (S 325, S 430 S e S 550), oferecendo versatilidade para diferentes necessidades produtivas. Os equipamentos apresentam mesas de trabalho de até 800mm, tanques dielétricos com capacidade de até 550 litros e corrente de erosão de 60A. Com cursos variáveis nos eixos X, Y e Z, estas máquinas atendem desde pequenas ferramentarias até grandes operações industriais, mantendo sempre os mais altos padrões de precisão e confiabilidade.
